# Unitree H1_2 并联机构控制

[English](README.md) | 简体中文

## 并联机构控制接口

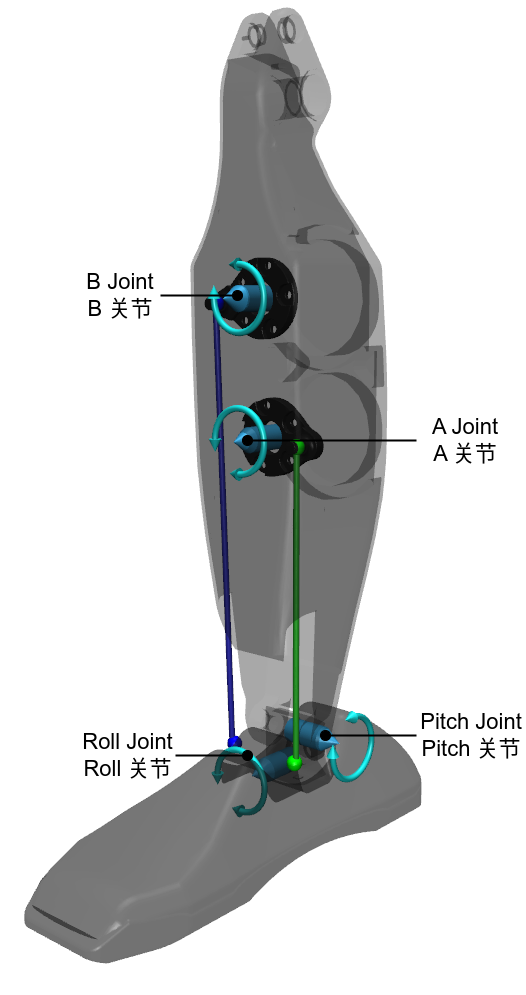

Unitree H1_2 机器人并联机构涉及机器人的左右腿的脚踝。因左右脚踝对称，故下面以 H1_2 左脚踝关节为例：

<p align="center"><img src="doc/images/ankle.png" width="30%"/></p>

硬件上，H1_2 左脚踝关节采用并联机构，包括四个关节：

* 并联关节：A 关节、B 关节
* 串联关节：Pitch 关节 (简称 P 关节)、Roll 关节 (简称 R 关)

其中只有 A、B 关节是可被电机直接驱动的关节，P、R 关节不能被直接控制。而机器人 URDF 模型和运动控制算法通常只考虑 P、R 串联关节。为了实现对 P、R 关节的控制，我们通过控制 A、B 关节从而间接实现对 P、R 关节的控制。具体到软件上，我们为用户提供了等价的串联关节控制接口，即 `PR 模式`，让用户能直接控制 P、R 关节。与普通关节控制方法一样，`PR 模式` 下每个串联关节接收以下指令：

| 指令名称   | 变量  |
| ---------- | ----- |
| 前馈力矩   | `tau` |
| 目标角度   | `q`   |
| 目标角速度 | `dq`  |
| 关节刚度   | `kp`  |
| 关节阻尼   | `kd`  |

最终串联关节执行总的力矩为 `T = kp * (q - q_m) + kd * (dq - dq_m) + tau`。为了提高串联关节控制精度，H1_2 机器人内部根据运动学和动力学关系，把 P、R 关节的前馈力矩、目标角度、目标角速度、关节刚度和关节阻尼指令转换为 A、B 实际关节执行单元。

## 串联关节跟踪实验

为测试 H1_2 脚踝 `PR 模式` 控制效果，我们让脚踝 P、R 关节跟踪正弦曲线，参考[测试例程](https://github.com/unitreerobotics/unitree_sdk2/blob/main/example/h1/low_level/h1_2_ankle_track.cpp)。核心代码段如下：

**启用 PR 模式并生成正弦曲线**

```c++
// [Stage 2]: swing ankle's PR
mode_ = PR;  // Enable PR mode
// generate sin/cos trajectory
double max_P = 0.25;  // [rad]
double max_R = 0.25;  // [rad]
double t = time_ - duration_;
double L_P_des = max_P * std::cos(2.0 * M_PI * t);
double L_R_des = max_R * std::sin(2.0 * M_PI * t);
double R_P_des = max_P * std::cos(2.0 * M_PI * t);
double R_R_des = -max_R * std::sin(2.0 * M_PI * t);
```

**设置踝关节指令**

```c++
// update ankle joint position targets
float Kp_Pitch = 80;
float Kd_Pitch = 1;
float Kp_Roll = 80;
float Kd_Roll = 1;
dds_low_command.motor_cmd().at(4).q() = L_P_des;  // 4: LeftAnklePitch
dds_low_command.motor_cmd().at(4).dq() = 0;
dds_low_command.motor_cmd().at(4).kp() = Kp_Pitch;
dds_low_command.motor_cmd().at(4).kd() = Kd_Pitch;
dds_low_command.motor_cmd().at(4).tau() = 0;
dds_low_command.motor_cmd().at(5).q() = L_R_des;  // 5: LeftAnkleRoll
dds_low_command.motor_cmd().at(5).dq() = 0;
dds_low_command.motor_cmd().at(5).kp() = Kp_Roll;
dds_low_command.motor_cmd().at(5).kd() = Kd_Roll;
dds_low_command.motor_cmd().at(5).tau() = 0;
dds_low_command.motor_cmd().at(10).q() = R_P_des;  // 10: RightAnklePitch
dds_low_command.motor_cmd().at(10).dq() = 0;
dds_low_command.motor_cmd().at(10).kp() = Kp_Pitch;
dds_low_command.motor_cmd().at(10).kd() = Kd_Pitch;
dds_low_command.motor_cmd().at(10).tau() = 0;
dds_low_command.motor_cmd().at(11).q() = R_R_des;  // 11: RightAnkleRoll
dds_low_command.motor_cmd().at(11).dq() = 0;
dds_low_command.motor_cmd().at(11).kp() = Kp_Roll;
dds_low_command.motor_cmd().at(11).kd() = Kd_Roll;
dds_low_command.motor_cmd().at(11).tau() = 0;
```

**打印期望值和测量值到终端**

```c++
float L_P_m = low_state_.motor_state().at(4).q();
float L_R_m = low_state_.motor_state().at(5).q();
float R_P_m = low_state_.motor_state().at(10).q();
float R_R_m = low_state_.motor_state().at(11).q();
printf("%f,%f,%f,%f,%f,%f,%f,%f\n", L_P_des, L_P_m, L_R_des, L_R_m, R_P_des, R_P_m, R_R_des, R_R_m);
```

| L_P_des           | L_P_m             | L_R_des          | L_R_m            | R_P_des           | R_P_m             | R_R_des          | R_R_m            |
| ----------------- | ----------------- | ---------------- | ---------------- | ----------------- | ----------------- | ---------------- | ---------------- |
| 左脚 Pitch 期望值 | 左脚 Pitch 测量值 | 左脚 Roll 期望值 | 左脚 Roll 测量值 | 右脚 Pitch 期望值 | 右脚 Pitch 测量值 | 右脚 Roll 期望值 | 右脚 Roll 测量值 |

安装并编译 [unitree_sdk2](https://github.com/unitreerobotics/unitree_sdk2)，务必先把机器人**悬挂起来**，然后终端运行测试例程：

```bash
h1_2_ankle_track network_interface
```

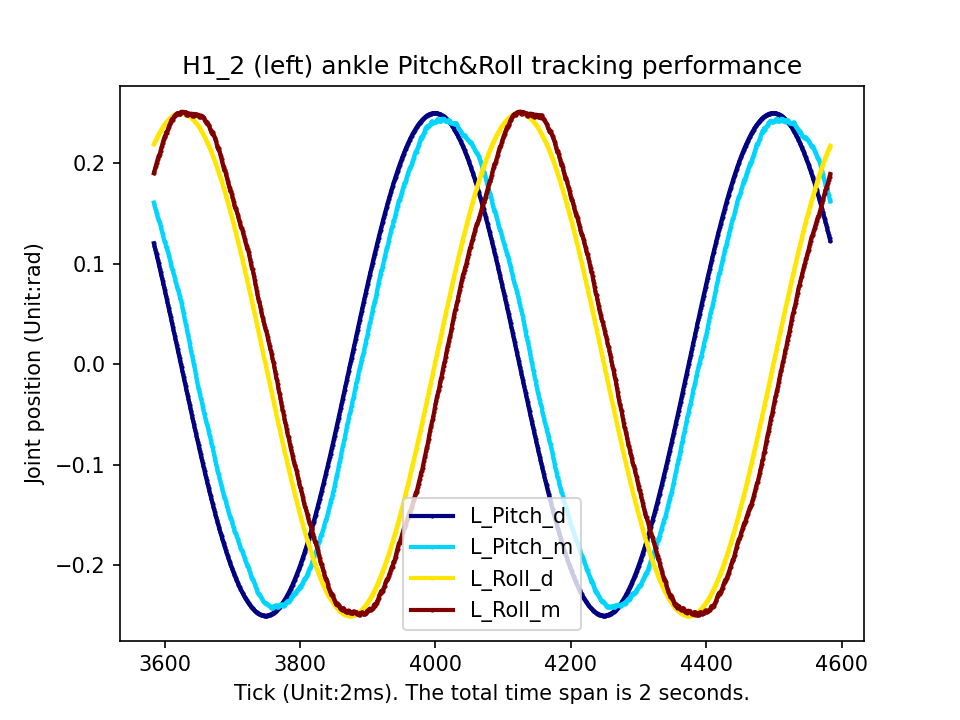

启动后，机器人会先恢复到零位，然后周期性摆动脚踝，并打印左右踝关节期望值和测量值，其位置跟踪效果如图：

<p float="middle">
  <img src="doc/images/tracking.png" width="49%"/>
  <img src="doc/images/tracking_circle.png" width="49%"/>
</p>

图中符号定义：

* `L_Pitch_d`：左脚踝 P 关节期望值
* `L_Pitch_m`：左脚踝 P 关节测量值
* `L_Roll_d`：左脚踝 R 关节期望值
* `L_Roll_m`：左脚踝 R 关节测量值

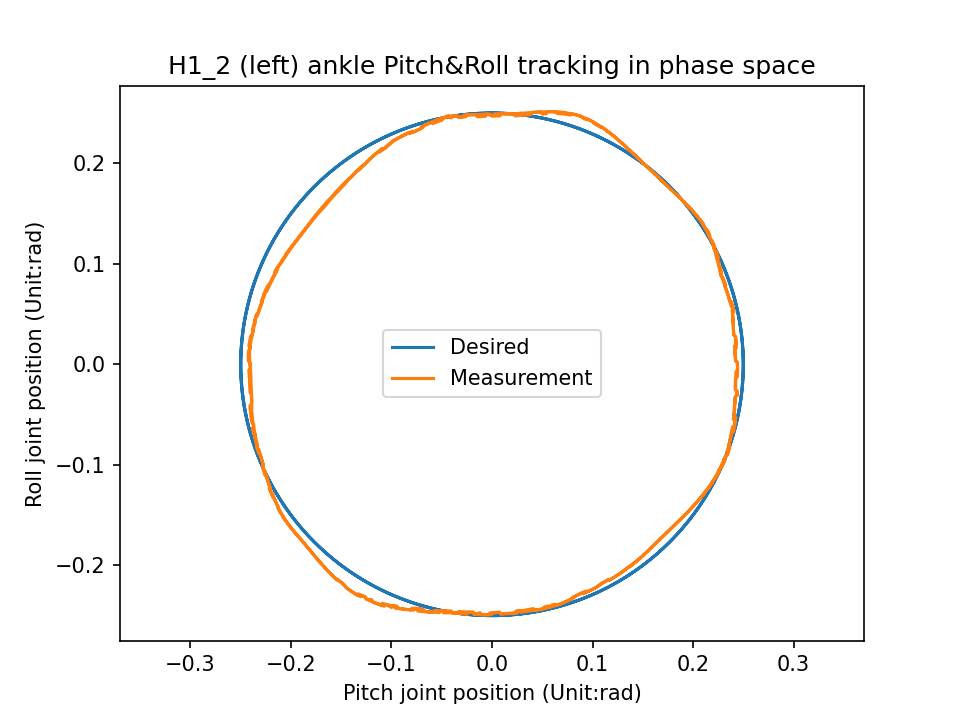

左图表示串联 Pitch、Roll 关节能较准确地跟踪正弦曲线目标位置指令；右图表示串联关节在相空间中的跟踪效果。
